如何正確區分出火線、零線、地線

作者：admin 發布時間：2022-04-01 09:52:22

導讀：...

家庭用電中，國家標準的電壓是220V，也叫單相供電，分別有一根火線、零線、保護地線進行供電，那怎么才能正確區分出它們呢？

一、零線、火線和地線的定義

1、零線
零線也叫做中性線，它是變壓器二次側中性點引出的線路。與相線構成回路對用電設備進行供電。

2、火線
跟零線之間的電壓有220伏。零線和火線形成回路，提供電能。

3、地線
從地殼中埋設接地裝置引出，作為接地保護地線。國家規定有金屬外殼的家用電器必須安裝地線，還有在潮濕環境下使用的家用電器要安裝地線。

二、零線和地線的區別

1、零線和地線這兩個是不同的概念，不是一回事，千萬別互換或混接。

2、地線的對地電位為零，是就近接地。

3、零線的對地電位不一定為零。零線是在最近的變電所接地，和本地的接地可能有一定的電位差。

4、零線有時候會電人。當火線有電，但設備不工作時，可能是零線斷了，從斷點靠近設備一端的零線都是帶220V電的，和火線一樣。

三、火線、零線和地線的區分方法

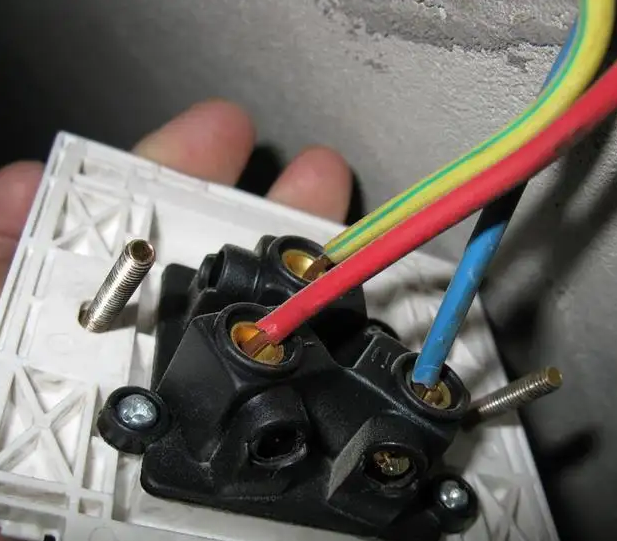

1、接線外觀

（1）火線(L)顏色須用紅色、黃色、綠色；

（2）零線(N)顏色須用黑色、藍色；

（3）地線(PE)顏色須用黃、綠雙色線；

（4）面對3孔插座，左零、右火、中間地。

2、電筆測試

（1）通電后用電筆測，會亮的全是火線。

（2）將總開關處的零線斷開，只接通火線，將家中的燈打在開的位置，用電筆測，剛才不亮，現在亮的全是零線。

（3）剩下不亮的全是地線。最簡單的，拿個220V的燈泡，用電筆確定火線后，分別用兩棵線和火線接在燈頭上，從亮度上就可以區別零和地，亮的是零，稍暗的是地。

3、萬用表測試

將萬用表置于交流檔500v，手捏一表筆，另一表筆分別觸接電源線，有電壓高的是火線，低的是零線，電壓為0的是地線。零線對地電阻小于4歐為可靠接地。用萬用表置于交流檔地250v測火線與零線、火線與地線的壓差，兩值相差在5v以下為可靠接地。

四、火線、零線和地線接錯造成的影響

1、因為是交流電，所以火和零互換對電器沒什么影響。面對三孔插座，左零，右火，主要是維修時用，最好還是別換。

2、零和地接反或混接，這個平時沒事，但比較危險，地線不能接到零線上，否則導致設備外殼帶電。（一般設備正常時外殼幾乎不帶電）

3、進戶的地線可以臨時做零線用（這樣電表不轉，屬于偷電），但如果你想做長久的用，有許多不利因素，如：由于接地點環境的變化（雷雨、濕度等）導致電壓不穩；變電所因素使火線對地電壓達到380V等，都能導致用電設備很容易受到影響及嚴重損壞。
